Gerçek modeller, gerçek çıktılar
Aşağıdaki dört model müşteri dosyalarından OrtakZeka'ya olduğu gibi yüklendi. Görseller ve rakamlar sistemin kendi çıktısıdır; elle düzenlenmedi.

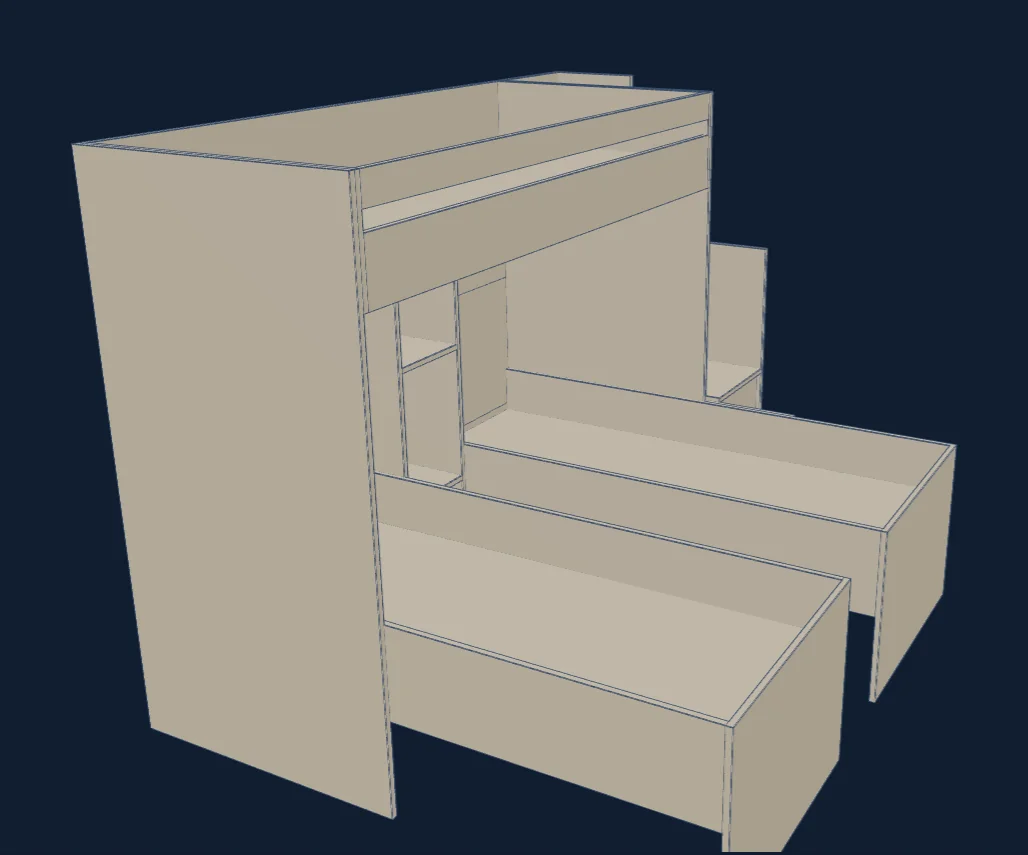

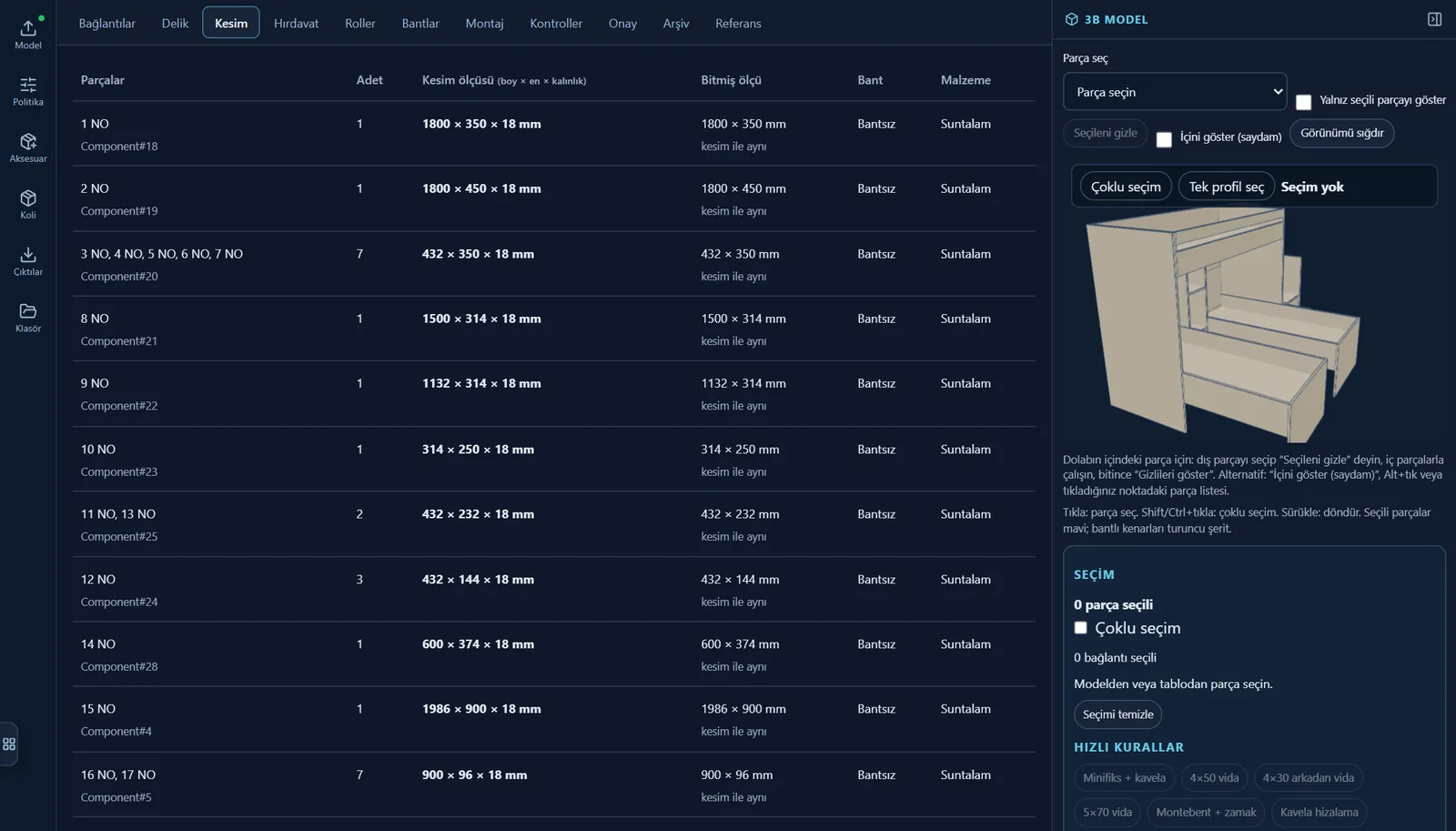

Model R8100
62 parçalı dolap, 47 saniyede tam paket
Normalde günler süren programlama ve kılavuz işi tek akışta yapıldı. Operatör yalnızca kontrol edip onayladı.
- Parça
- 62

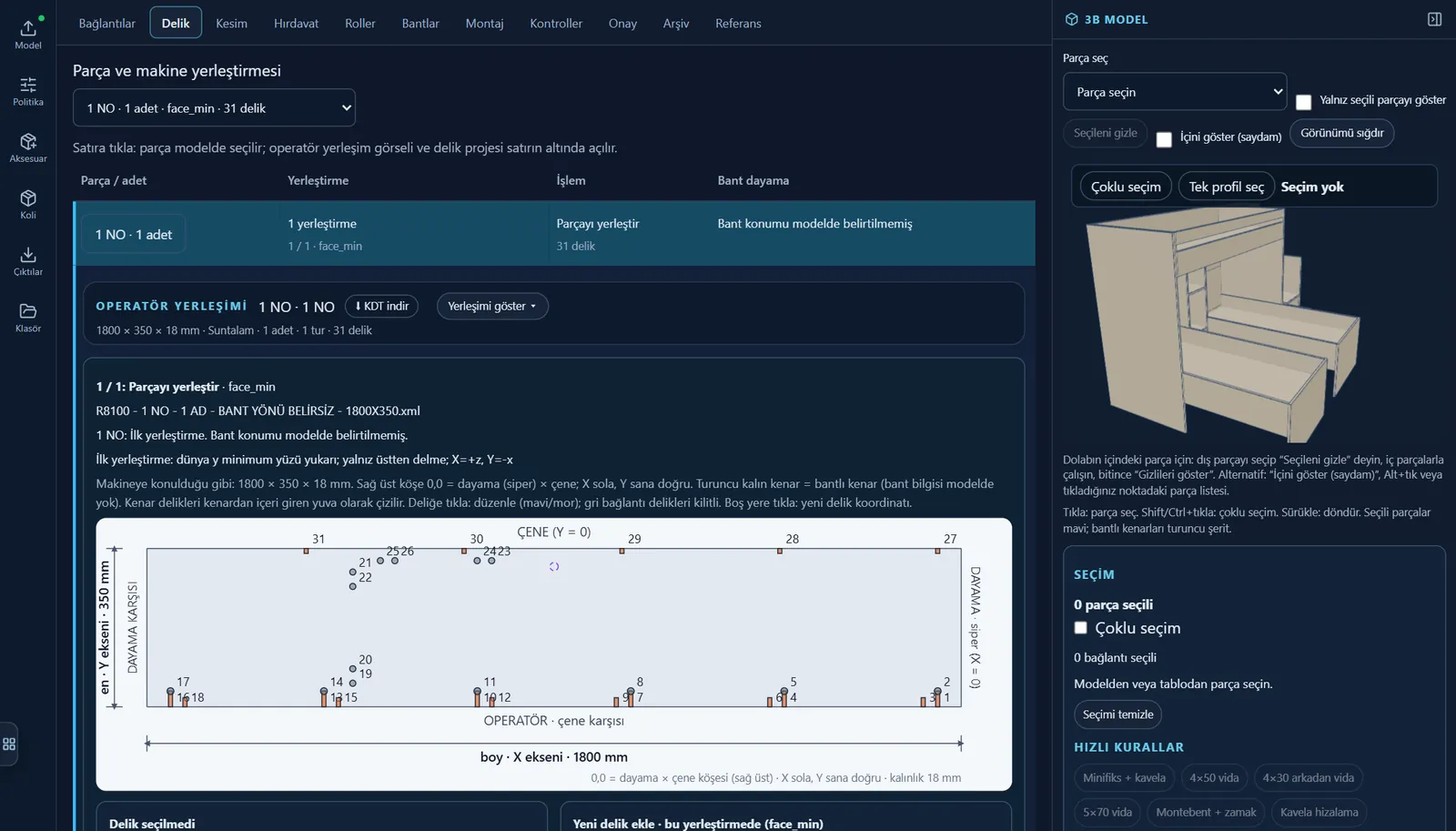

- Delik işlemi
- 1.585
- KDT programı
- 42
- Hırdavat adedi
- 1.292
- Kılavuz
- 18 sayfa
- Tam paket
- ~47 sn

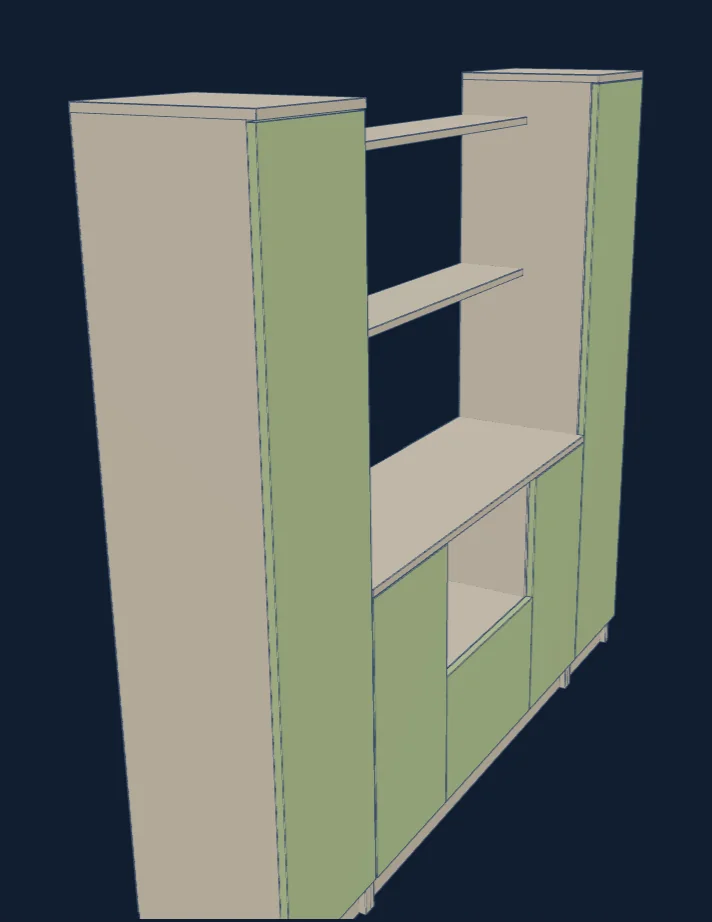

Model 7510
38 parça, 24 program, 12 sayfa kılavuz
Beş kapaklı, raflı ünitede aynı parçalar tek programda adetlendi; montaj sırası 38 adımda çizildi.
- Parça
- 38
- KDT programı
- 24
- Hırdavat adedi
- 392
- Montaj adımı
- 38
- Kılavuz
- 12 sayfa
Montaj kılavuzu çizimleri (38 adım)
Adım 1 / 38

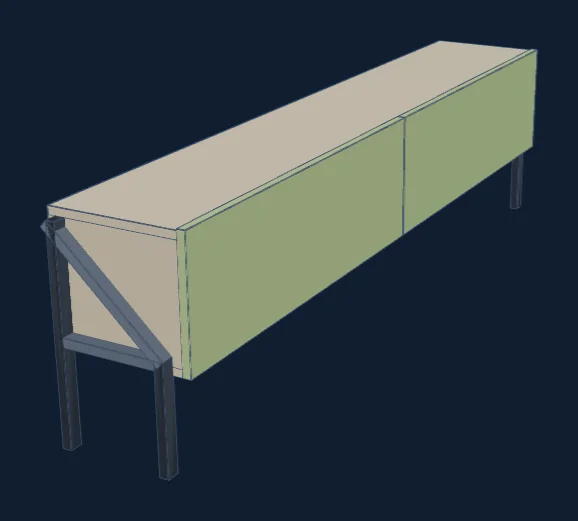

Model 19
Tek bileşen metal ayak, demirciye açılı liste
Kaynaklı ayak SketchUp'ta tek bileşen çizilmişti. OrtakZeka profilleri tek tek ayırdı, köşegenin uç açılarını çıkardı; ahşap gövde KDT'ye, ayak demirciye gitti.
- Ahşap parça
- 8
- Kaynaklı çerçeve
- 2
- Profil
- 20×30
- Köşegen açıları
- 23,6° / 42,8°
- Metal–ahşap vidası
- 14 × M6×16
- Montaj adımı
- 9
Montaj kılavuzu çizimleri (9 adım)
Adım 1 / 9

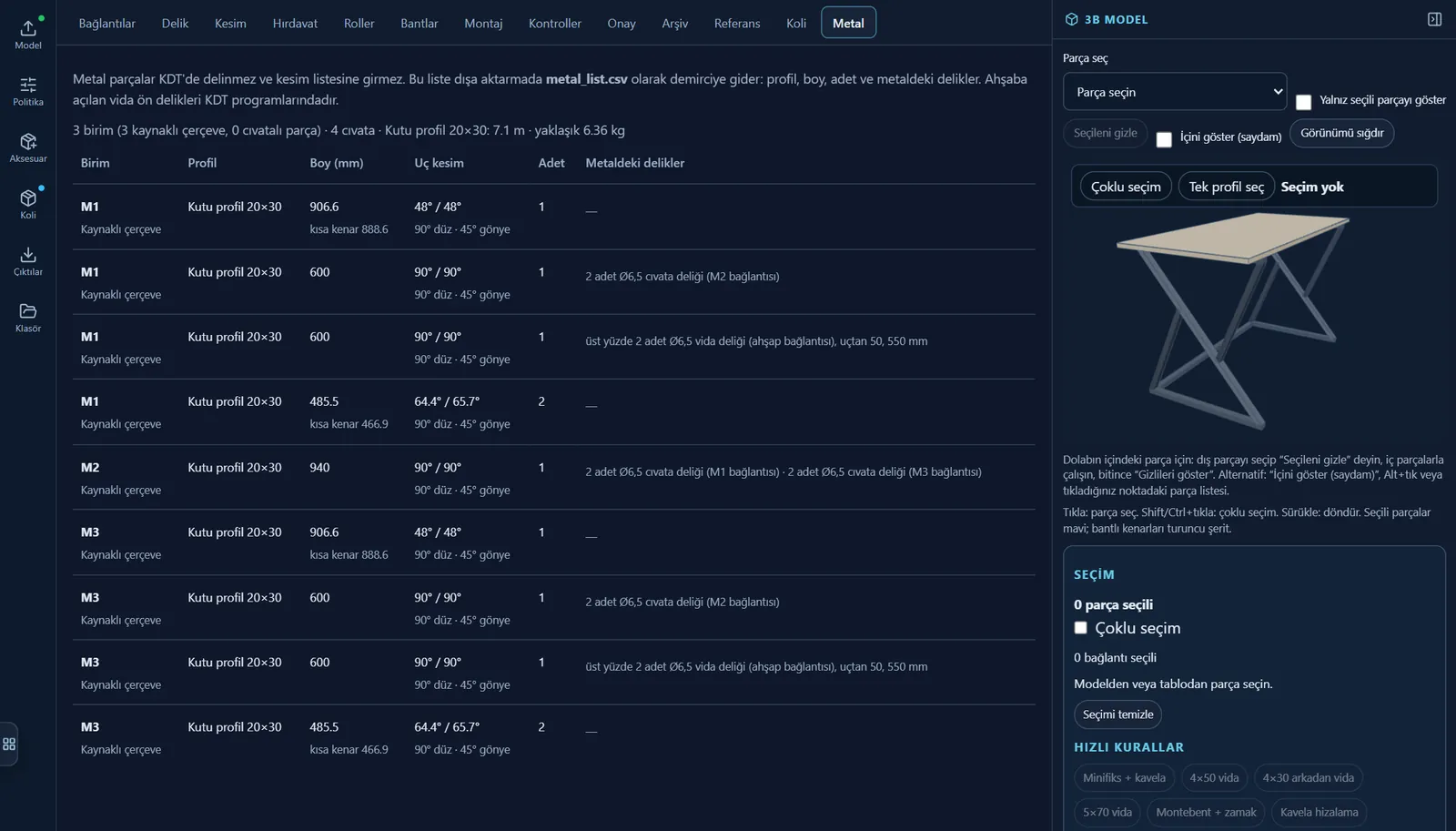

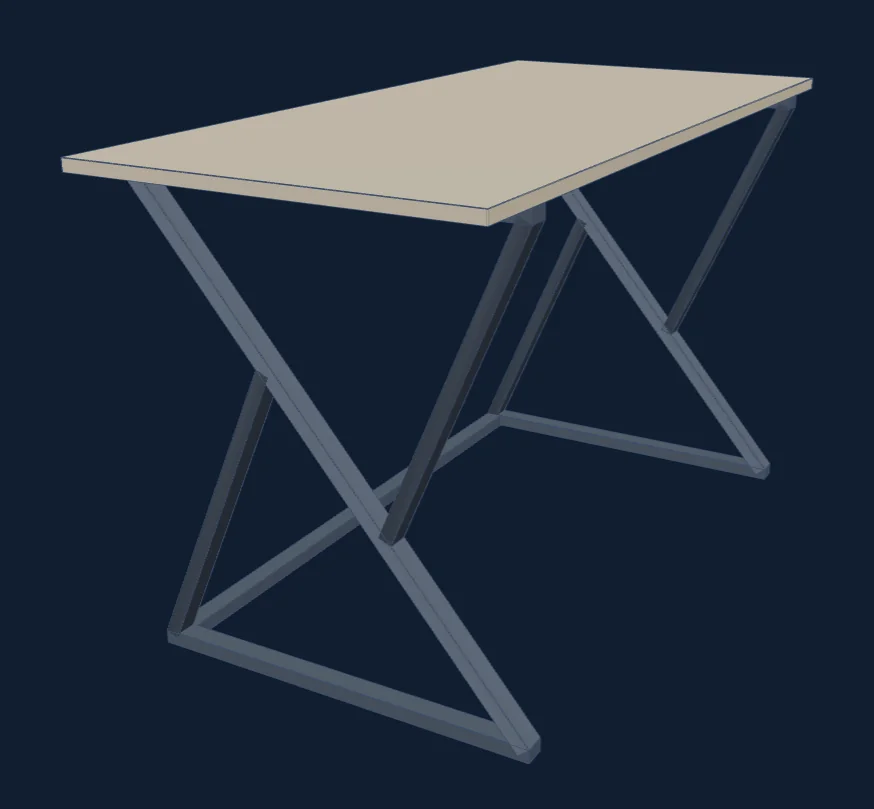

Model 20
X ayaklı masa: 11 profil, 1 tabla, tek koli
Masanın neredeyse tamamı metal. İki X ayağı ve bağlantı kaydı ayrı birimler olarak çıktı, tabla Euro vidayla bağlandı, hepsi tek koliye yerleşti.
- Tabla
- 1200×600×18
- Profil
- 11 → 3 birim
- X çaprazı
- 906,6 mm · 48°
- Cıvata
- 4 × M6×50
- Koli
- 1
Sizin modeliniz nasıl çıkar?
Bir SketchUp modelinizi gönderin, birlikte OrtakZeka'dan geçirelim.
